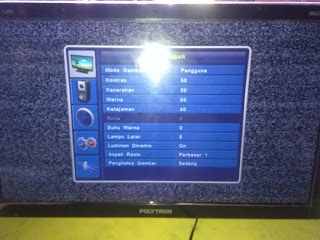

politron 24" led bl susah nyala terkadang bisa nyala

Led politron 24 lupa catet type dengan gejala ada suara namun tidak ada gambar tapi terkadang gambar bisa muncul namun sangat sulit (kumat-kumatan)hhhhh Setelah di periksa ternyala led bl masih normal tidak ada yng mati tegangan untuk led bl juga sempet muncul dan drop lagi sampai 12v karna tegangan input 12v..... seperti krusakan pada led bl(pada umum nya) Disini drive bl pake ob3350 sempet juga ganti 2x elko 100/50v pada out inverter namun tidak ada perbedaan alias samimawon ahirnya lumpuhkan protec dengan memberi R200k pada grond ke pin 6 pada ob3350

namun hanya bertahan 3minggu saja dan kembali ke meja kerja dengan status barang complain hhhh Setelah naik atas meja tidak pake lama langsung vonis ob3350 dan menggantinya dengan yang baru namun apa yng terjadi ternyata led bl tidak juga menyala coba ber ulang-ulang dengan mematikan&menyalakan unit tetep sama saja alias led bl susah hidup hhhhhhh Setelah mencoba berfikir karna dari tadi mungkin tidak berfikir .....wkwkwk cek tegangan pin dim & ena ternyata ada sdikit kendala pada pin dim saat led bl sempet menyala pin dim terukur 2'5-4v dan saat susah menyala(led bl tidak bisa menyala) hanya terukur 0'5-1v ternyata ketemu juga biang kerok.nya hhhhhhh sempet mumet juga sampai rkok sebungkus&kopi 2gelas habis buat ngadepin unit satu ini wkwkwk dan alkhamdulillah ahirnya finish juga hhhhh

Gejala :led bl susah nyala Penyebab : pin dim dari ic utama eror/soak Solusi :jamper pin dim drive bl ke 5v pake R3k3

led sanyo 32" gambar bagian atas bergaris garis

Dua hari yng lalu kedatangan konsumen tv led 32" merk sanyo lupa type nya dengan keluhan gambar cuma setengah ke bawah sedangkan bagian atas bergaris garis

Sebelum di kerjakan konfirmasi sama konsumen terlebih dahulu kerusakan seperti ini itu rusak layar lcd/panel lcd nya terkadang bisa di perbaiki tpi tingkat kberhasilan 50% dan juga ada resiko.nya layar lcd bisa tambah rusak blank atopun garis" klo memang mau 100% berhasil ya harus ganti layar/panel lcd.nya tpi harga nya tidaklah murah biasanya harga panel lcd itu 75% dari harga tv itu sendiri setelah selesai menjelaskan untuk konfirmasi perbaikan ahir.nya di izinkan untuk di perbaiki dengan tingkat kberhasilan 50% dan resiko sperti yng sudah di jelskan ahir nya unit di tinggal untuk di perbaiki Ke esokan hari.nya tv naik di atas meja kerja untuk di bedah dengan alat seadanya sperti obeng solder dan lain.ya stelah tv terbuka lanjut buka casing untuk panel lcd nya karna rusaknya sudah terlihat dan pastinya langsung menuju kupingan untuk cek tegangan test poin.nya

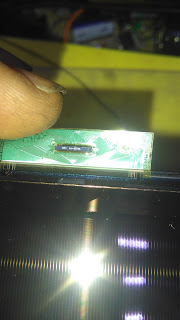

Setelah melihat data testpoin NT61207H tersebut di temukan kejanggalan pada tegangan 0.5v dan 1.6v ada dua testpoin yang hilang entah apa penyebab.nya mungkin kontruksi jembatan ato jalan pada panel ato cof kupingan itu sendiri terlalu kecil sehingga mudah rusak dan menyebabkan tegangan untuk testpoin nya tidak sampai pada cof kupingan karna tidak mungkin membangun ulang jembatan ato jalan pada jalur panel lcd ahirnya aq bangun jalan pintas dengan menggunakan se.untas kabel tembaga untuk tegangan 0.5v dan se.untas lagi untuk tegangan 1.6v dan ahirnya tegagann bisa melewati jalan pintas tersebut hingga sampai pada titik testpoin.nya

Setelah jembatan ato jalan pintas selesai di bangun ahirnya tegangan 0.5 dan 1.6v bisa sampai pada cof kupingan

Gejala : gambar garis garis bagian atas Solusi :jamper pake kabel tembaga untuk testpoin yng hilang

POLITRON PLD24T8511 blank ada suara tidak ada gambar

politron type pld24t8511 blank led bl tidak nyala suara normal

kerusakan pada bagian inverter backligh sempet terkecoh waktu cek tegangan led bl tegangan sempat keluar kemudian turun lagi layak,nya kerusakan led bl sampai" sempet bongkar panel untuk mengecek led bl,nya tapi apa daya ternyata led bl masih dlan keadaan bagus?baik?normal ahir,nya pasang kembali panel pada tempat,nya tidak untuk di tiru buat pengalaman besok" biar tidak terkecoh memprediksi suatu kerusakan karna gejala boleh sama tpi penanganan ,nya berbedabeda..... kembali ke pokok utama disini kerusakan ada pada bagian inverter bl memakai seri SN51DP solusi jamper pakai resistor 22k pada pin 6 ke grond

LG22LN4050 ada suara tidak ada gambar alias blak

2 bulan yng lalu kedatangan pasien lg type 22ln4050

dengan gejala kerusakan ada suara tidak ada gambar [blank hitam]milik bpak lurah priode kemarin, karena masih memperbaiki unit yng datang duluan ahirnya saya putuskan untuk unit di tinggal saja karna di mintai no hp/wa tidak di kasih ahirnya saya janjikan satu dua hari bisa jadi asal bukan panel,nya yng rusak ke esokan hari nya saya bongkar unit,nya setelah saya bongkar unit nya avo meter lngsung tertuju pada bgian inverter backlight untuk memastikan apakah led bl ato mudul inerter backlight,nya yng rusak, bener saja setelah cek tegangan untuk suply inverter backlight,nya ternyata zooonk di karnakan fius putus, lepas colokan lanjut cari penyebab fius putus siapa tau ada kapasitor ato fet yng short setelah di pastikan tidak ada yng short baru ganti fius gak pake lama jempersaja pake R 0.47 tancap lagi colokan cek tegangan keluar normal di ikuti led bl pun me nyala dalam hati sudah senang karna udah bisa nyala setelah tv aq balik untuk melihat gambar perasaan senang itu lngsung sirna seketika karna tv masih menyala tanpa gambar alias blank bedanya klo sebelum nya blank led bl tidak nyala tpi sekarang led bl udah nyala ngoten mawon

ahir,nya perburuan di lanjut,kan kebgian modul/papan t-con untuk melakukan tes poin llhaaaa iyak tegangan untuk suply t-con kagak ada ngumpeet dimana........? cek fius ok cek capasitor tidak ada yng short ;;;;;lha iki apaaaa,ne dalam hati ane berkatekate;;;; coba cabut kabel lvds ke tikon cek tegangan lha og masih kagak ada ahirnya aq ikuti itu jalur sampai dimana dengan siapa lewat sbelah mana dan kemana arah,nya setelah sampai ujung,nya dapat,lah itu biang keroknya sebiji elko dengan baju besi layaknya pemberani tapi tarada isi alias kopong

LG pearblack  gambar tidak singkron

hari yng lumayan di buat pusing sama lg dengan kerusakan gambar tidak singkron posisi av maupun siaran/RF  gambar seperti roboh goyang"maupun geser-geser mbuh arane opo meneh hhhhhh....

pengerja'an yng lumayan menguras otak  sampai" harus ganti elko ukuran kecil 0.47 sampai cek cpasitor satu persatu  di skitaran ic krna menggunakan cpasitor yng tampilan/nya sperti resistor& takutnya cuma sdikit short/ada yng patah kaki.nya karna cpasitor model ini sering kali karatan ... dan pda pengalaman yng dahulu krusakan sperti ini di sebabkan capasitor yng sdikit short sampai" harus pake kalibrasi 10k  tpi udah lupa di bgian/jalur yng mana krna udah lama sekali skitar 4 ato 5 taun yng lalu dan (dahulu cuma di catat di buku karna masih monoton belum kenal yng namanya blog /yt bahkan kondisi buku itu sendiri aq pun tak tau dimana rimba.nya )  jadi memang pengecekan aq focus.kan pada cpasitor&elko ukuran kecil 0.47/50v ke bawah ...  setelah 2jam berlalu dan tidak ada hasil yng di dapat ahirnya aq putuskan untuk berbaring sebentar sambil pegang hp &sebatang rokok .... sebatang rokok buat nemenin & hp.nya buat gogling cari skema/data ic  dan disini menggunakan ic 76213  stelah gogling sanasini ketemu.lah data pin ic beserta data tegangan.nya(test poin) dan kembali ke meja kerja untuk memulai pengecekan tegangan pada ic dan ketemulah ke ganjalan pada pin iref   dan di tambah lagi pas prob merah nempel pin iref gambar sempat muncul dengan normal  gak pake lama cabut colokan dan mulai menelusuri pin iref  dan di situ cuma ada resistor sebiji yng lari ke grond no pcbR512 :22k ahirnya aq lepas R tersebut untuk di ukur dan ternyata ketemulah biang keladi nya ternyata R tersebut molor sampai 40k  setelah pergantian R tersebut  alkhamdulillah  gajian. ....

LG 32LB550 layar blank

LG 32lb550a datang dengan kondisi Hidup namun layar seperti redup osd ada namun lambat (slowmotion) tak lupa sebelum bongkar baca basmalah meski dalam hati agar di beri kmudahan dalam suatu urusan Setelah sumua baot terlepas sudah pasti langsung menuju bgian t-con untuk meng exkusi bgian mana yng pantas untuk exkusi #tak lupa ngunjuk kopi gen ora lali karo carane ndunyuk,i# Langsungkemawon cek Von Voff avdd sda scl semua ok tanpa kekurangan suatu apapun kmudian coba browsing gne mbah.e cari tipe panel untuk mrmastikan apakah panel pake kupingan ato tidak karna (takutnya udah susah" buka panel ternyata gak pake kupingan) Dan stelah browsing ternyata panel pake kupingan bahkan udah tercantum untuk test poin nya alkhamdulillah jadi gak terlalu munguras konsentrasi setelah lihat data kuping dan cek tegangan pda poin Von ternyanya tegangan lenyap entah kemana (mungkin lupa jalan pulang dan ahirnya ngambek di tengah jalan heheh) karna tegangan Von ngambek di tengah jalan dan tidak mungkin bagi saya untuk menyusuri jalan dalam panel ahirnya saya carikan kabel tembaga sehelai rambut untuk memaksa Von kembali pulang setelah Von kembali pulang untuk menyuply Von dalam kupingan ahirnya kehidupan baru pada panel bisa terselamatkan . Solusi jamper langsung poin Von dari kuping ke t-con

LED politron 32 gambar doble

Led politron 32" lupa catet type
Dengan keluhan gambar doble dan warna kadang berubah jadi magenta
Solusi potong jalur sebelah kiri bgian  HC1 HC2 LC1 LC2
Posisi yng di potong persis di bawah dioda

Kalibrasi timbangan digital C mos 150kg

Cara kalibrasi timbangan merk C mos
1
Nyalakan timbangan
2
Masuk.an code 3658 lalu pencet TARE harus cepat layar tengah muncul o
3
Pencet angka 1
4
Pencet TARE
5
Timbangan kasih beban (contoh 1kg)
6
Pencet TARE
7
Pencet angka sesuai contoh beban . disini saya memakai beban 1kg  jadi pencet angka 100 muncul di layar paling bawah
8
Pencet TARE lagi kmudian
9
Pencet kapasitas timbangan  karna di sini kpasitasnya 150kg jadi aq pencet 15000
10
Pencet TARE lagi di layar bawah akan muncul angka 3
11
Pencet TARE lagi layar muncul angka 10
12
Pencet TARE lagi dan selesai .....

Timbangan digital error3/muncul tulisan oL

Timbangan digital merk fortuna  error3/ada tulisan oL
Dapet garapan berupa timbangan digital mer fortuna dengan kondisi error3 awal mula kejadian tidak di ketahui  tiba" error bgitu saja mklum lah musim panen  buat nimbang padi   jdi yng pegang timbangan  bukan cuma satu ato dua orang jadi  mungkin kurang hati"  kembali ke masalah utama yaitu bagaimana cara me reset/kalibrasi timbangan digital yng error kebetulan timbangan yng mau di kalibrasi ini merk fortuna dengan beban maximal 150kg
Disini saya tidak sempet foto step demi step di karenakan  tidak enak hati (malu) krna di tunggu sama yng punya soal nya buru" mau buat nimbang padi musim panen... Hhhhh jadi cuma satu/dua foto aja buat  jadi pjangan hehehe
.
.
Langsung saja  timbangan dalam kondisi mati/off
 step pertama 1
tekan tanda pagar di tekan teru jangan di lepas  kmudian timbangan di nyalakan  nah ketika sudah nyala pas di angka 9 nanti kan berhenti tunggu skitar 3detik baru lepaskan tanda pagar  nanti di layar muncul tulisan d 1
Step kdua 2
Pencet tombol pagar lagi  sampai di layar muncul tulisan  ad load
Step ketiga 3
Tekan T(tare) nanti di layar akan muncul angka 00000
Step ke empat 4
Tekan T (tare) lagi  untuk  menggeser posisi  angka
Step ke lima 5
Tekan zero  untuk merubah angka
(Contoh  : sbelum merubah angka.. timbangan di kasih beban misalkan beban nya 25kg  jadi angka yng di rubah harus menyesuaikan beban 25kg :025.00 )
Step ke enam 6
Tekan pagar nnti muncul tulisan end
Step ke tujuh 7
tekan tombol di belakang (posisinya di dalam  baot yng ada segelnya) untuk save/simpan
Selesai dan siap di pakai

Politron pld 24d123 layar blank bl nyala suara ada

Politron pld24d123 gejala ada suara tidak ada gambar/layar blank led bl nyala  kata konsultasi consumen sebelum gambar hilang sebelum.nya ada garis di tengah dari atas ke bawah sebanyak 2 helai rambut pikir.q wah panel.e iki garap po'ra za hhhhh   lalu aq bilang ini gejala panel/layar aq gak bisa janji tpi akan aq usahakan dan seandai.nya tv bisa hidup kembali kemungkinan besar garis.nya tidak bisa hilang    kata consumen ia gak papa yng penting tv bisa di tonton....hhhhh ya udah klo gitu tv di tinggal aja ntar klo udah jadi aq kabari.... Basa-basi antara consumen dan teknisi hhhhhhhhhhhhhh
Ke esokan hari.nya
.
Seperti biasa di awali dengan membaca basmalah meski dalam hati sambil membuka satu persatu baot dan  setelah semua baot terlepas lalu coba di nyalakan untuk memastikan  bgian mana yng harus di cek biar tidak Salah dalam memprekdisi sebuah gejala kerusakan  Bukan hanya sekedar asumsi-asumsi ..
Nah setelah di colokan bener kata consumen suara ada tpi gambarnya tidak ada alias blank dengan kondisi led bl nyala tanpa kendala  lanjut pengukuran bagian t con  mulai dari lvds dlu  vcc 12v dan yng lainya  normal berlanjut vgh vgl avdd  ternyata zonk   coba pegang ic conveter dctodc ternyata panas gak normal (over)   tnpa pikir panjang  lnjut ganti ic conveter dctodc  dari kolong meja meski pake alat sederhana made in teknisi kampung&kere seperti saya karna alat nyari dari loakan bekas magicom hhhhhhh  Maklum teknisi  kampung&kere seperti saya  tidak mampu membeli alat canggih bisanya hanya memutar otak&mencoba mengoptimalkan kinerja otak hhhhhhhh ....
Setelah pergantian ic tersebut dan coba untuk menyalakan tv  ternyata gambar mau muncul sebentar terus blank lagi  tpi sebelum blank  tampilan layar kayak gimana gitu seperti slowmotion tpi bikan slowmotion (mbuh arane opo)
 Coba colokan lagi sambil  mengamati gambar  eh tak di duga di bagian pinggir Flexibel ic cof  yng ke panel ternyata keluar asap kecil  lalu buru" ku matikan tv untuk memastikan bgian mana yng terbakar  ternyata beneran bgian pojok flexibel cof terbakar    gak pake lama  potong  aja bgian flexibel yng terbakar tadi dengan hati" biar tidak bablas hehehe ahirnya alkhamdulillan ijeh rezeki.ne teknisi kampung....

Solusi ganti ic conveter dctodc &potong flexible cof yng terbakar

Samsung plasma 43F4000 mati protect

Samsung plasmaps43f4000 dengan keluhan  led cuma kedip kedip /protect
Setelah di bongkar ternyama mesin masih perawan kinyis"  ciba hidupkan dan di mulai dari cek tegangan VA&VS tenyata drop  setelah mencabut kabel untuk suply ke bagian Y main dan coba ulang hidupkan sambil cek tegangan va&vs ternyata hadir  meski tv masih blom nyala karna terprotect  kesimpulan kerusakan di bgian Y main  setelah memvongkar blok Ymain  untuk mencari kerusakan penyebab tegangan va&vs drop: di temukan cpasitor 102/1kv dlam keada'an pecah &rjp63k2 short lanjut fgd4536 juga short dan ternyata masih ada satu lagi yaitu dioda f10A400hd juga short setelah pergantian 4 pemain tersebut dan coba di nyalakan lagi sambil  berharap tidak ada petasan yng keluar dari blok Y main alkhamdulillah ternyata  masih rezeki anak kampung seperti saya hehehe tv nyala dalam keadaan normal tidak ada gendala/kekurangan suatu apapun hixhixhix stelah 30mnit coba matikan tv dan coba pegang hs/pendingin ternyata panas normal (bukan over). Lanjut tutup casing  dan test lagi dari jam 10:35 sampati 17:10 aman tnpa gendala

Gejala: protect
Kerusakan : blok Ymain
Pergantian : igbt rjp63k2. C102/1kv. Fgd4536. Dioda fs10a400
