Thursday, February 28, 2019

toshiba 19hv15e no chanel/siaran

gejala : no chanel/siaran meski di auto searh tdk ada yng nyantol hanya bersemut/kepyur
Solusi : gnti tuner



____test poin____
Vcom G2 :5v
Vcst-c2 :4.8v
Vcst-G :4.8v
Ckv1 :11.2v
Ckv2 :11.2v
Ckvb1 :11.2v
Ckvb2 :11.2v
Stvp : -10v
V off : -5.6v
V on : 30v
Vcst2 : 5v
Ch720 : 5v
Ch1 : 6v
Vgp2 : 6.5v
Vgp1 : 10.8v
Vcom1 : 4.8v
Vcom2 : 4.8v
Cvo : 4.8v
Htc2 : 5.6v
Vgn1 : 0.2v
Vgn2 : 6v
Tp : 0.2v
Cpv2 :2.8v
Cpv1 : 2.8v
Stv : 0,1v
Rst : 3.3v
Evdc : 3.3v
Wp : 3.3v
Sda : 3.3v
Scl : 3.3v
Vdd3 : 3.3v
Avdd :11.2v
Dvdd : 3.3v
Vdd5 : 5v

SHARP LC24LM175i led merah kedip kedip


gejala : led merah kedip" coba reset manual hanya blank tnpa raster maupun osd led BL nyala...
solusi ; flash ulang


Test poin
Din .3v
Rvclkn : 1.2v
Rvclkv : 1.2v
Rv2n :1.2v
Rv2p :1.1v
Rv1n : 1.3v
Rv1p :1.1v
Rv0n : 1.3v
Rv0p :1.1v
HAAin :
Vddam :9.1v
Gma18 :0.4v
Gma17 :4.3v
Gma16 :5v
Gma13 :6.4v
Gma12 :8.4v
Gma9 :9.9v
Gma7 :11.5v
Gma6 : 11.8v
Gma3 :12.8v
Gma2 :13.4v
Gma1 :16.7v
Gmasda .3v
Gmascl .3v
Vcm tef :7.6v
Vcm cf :7.6v
Vdd.r .2v
V3.3v .3v
Vgl :-7.9v
Vaa: 18v
Vgh.p :30v
V12 :12v
V12v1 :12v
Agmode1 :0.5v
Scl .2v
Sda .2v
Wp : 3.2v
Vdd12 :1v
Power on .4v
Gvoff : 2.7v
Lvds de :
Lvdsdck :
Pol : 1.6v
Tp :0.17v
Ckv : 1.8v
Asthr : 0.1v
Stp :1.5v
Vgh: 29v

setelah 2bulan  balik lagi [complain] dengan gejala yng sama yaitu led merah kedip kedip   tpi penanganan berbeda yaitu di temukan dioda output pada inverter bl soak/setengah putus

LG32 350 ada suara tidak ada gambar/blank [led bl nyala]



GEJALA : lyar blank suara ok
Stelah di bongkar mata lngsung tertuju pada ticon untuk melakukan test poin/cek tgangan (pda modul/blok ticon ) dan ternyata sesuai prediksi smua tgangan pda ticon hilang/droop kcuali 12v untuk input ticon
SOLUSI : gnti ticon
~test poin~
Sda : 3.3v
Scl : 3.3v
P12 : 11,9v
Wp : 3,2v
Vcc : 3,3v
Vgl : -4,9v
Vgh :26v
Vdd :15,3v
Hvdd : 7,6v
Vin : 11.9v
Vcc33 : 3.3v




sharp LC32 LE155M layar separo sebelah ok sebelah lagi blank hitam


SHARP LC32 LE155M
gejala : layar separo sbelh knan ok sedangkn sblah kiri blank hitam
Solusi : gnti flexibel


~~test poin ~~
Vgh-slope : 35v
Vgl : -6,1v
L/R in .5v
Scl-m .3v
Sda-m .3v
Wp : ___
Bus-n1 : 0.2v
Gck : 0.9v
U/D :;3.6v
Gsp2 : 0.04v
Gsp1 : 0.06v
G-slop : 0.6v
Goe : 0.12v
Reset-n : 3.3v
UD-dmp :0.03v
Run tk : 0.02v
Dun tk : 15.9v
Cpwbx : 3.5v
Vh 0 : 8.6v
Vl 0 : 7.5v
V core : 1.5v
G slop ref : 3.8v
Vh255 : 15.6v
Slop thr : 1.8v
Vgh : 37.9--52v
Vgh pg : 3.2v
V com : 6.5v
VL159 : 4.4v
127 : 4.7v
63 : 5.8v
Vls : 15.5v
Rev : 1.6v
Fs : 0.04v
Ls-scpwb : 0.20v
Sda-s : 3.3v
Scl-s : 3.3v
Wp : ---
Vh 63 : 11.1v
127 :11.6v
159 : 11.9v

Thursday, February 7, 2019

polytron pld24d900





gejala : mati total
Setelah di bongkar cek psu semua tegangan out pda skunder drop
stelah mb di lepas ternyata tegangan ok (brarti krusakan pda mb) lnjut mencari pnyebab drop pda mb ternyata short pada pin 5v untuk b+ utama
Lanjut dengan mencabut satu per satu capasitor pin 5v pda mb ternyta masih ok elko juga ok pencarian masih berlnjut dngan mempelajari jalur pin 5v dan ternyata pin 5v menuju ic dngan seri A13.F dan stelah di cabut ternyata ic dngan seri A13.F dalam keada'an short/kongslet
krna pencarian ic seri tersebut agak susah ahirnya nyabut dari bekas mb rusak/kanibal dengan seri berbeda tpi fungsinya sama dan setelah ic di pasang alkhamdulillah led indikator melanya tttaaaaaapi tidak bisa start haduuh bakal tmbah mumet iki______
Masih pencarian dlam kondisi mumet tenan sambil ukur tegangan ternyata 5v drop tinggal 3v eeeemmmm lha ikie.. ahirnya balik lagi pda bgian psu gak pake lama paksa on psu tnpa mb dengan memberi R 1k pada 5v ke pin stnby hasilnya 5v masih tetap drop berarti saat ini kerusakan murni pda psu lnjut babat elko bgian skunder sami mawon lnjut gnti tl431 subhanallah 5v hadir tnpa drop dan stelah semua di pasang dan di coba alkhamdulillah nyala dngan merk si canggih p*l*t*on pasang antena gmbar ok lnjut tutup chasing
SOLUSI : gnti ic A13.F pada mb pnyebab 5v short/konslet
gnti tl 431 pda psu pnyabab tegangan drop

lcd politron 24xx led kedip kedip ada suara tidak ada gambar





GEJALA :ed kedip kedip ada suara tidak ada gmbar
Stelah bongkar ternyta di dpati 5x elko 1000/25v pada tengangan 12v hamil/mlembung
Test Tegangan pake mb drop 5v hnya kluar 3.5v & 12v kluar 8v di sertai tegangan goyang/ naik turun
Test tegangan tnpa mb sdikit over 5v kluar 6v & 12v kluar 16v di sertai tgangan goyang naek turun

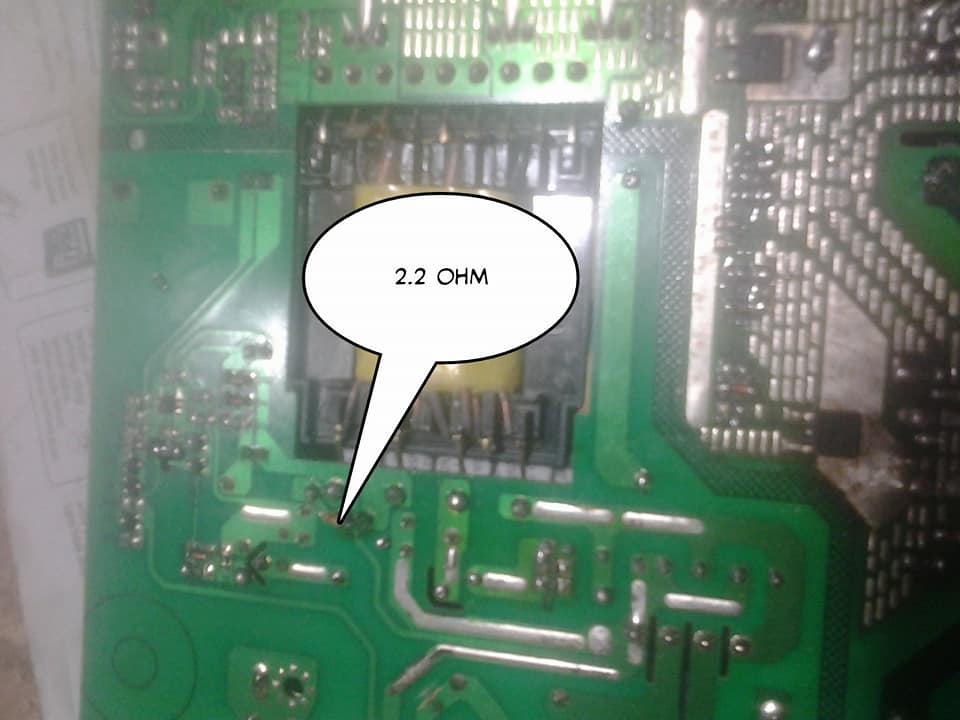

Perbaikan di mulai dengan mengganti 5x elko yng pda hamil tpi hasil masih nihil smpe tl431&opto tpi gak ada perubhan alias sami mawon pngejaran masih brlanjut dngan mengganti semua elko bgian primer maupun skunder smpai tak tersisa tpi tidak membuahkan hasil/sama saja alkhamdulillah ahirny ktemu R di bgian primer dngan ukuran 2.2 ohm yng nilainy agak molor mnjadi 1k
SOLUSI: gnti elko yng pda hamil 5x 1000/25v &R2.2 ohm
