POLITRON PLD20D901 jeglek/setiap di colok'an ncb selelu turun

Politron pld20d901 gejala : jeglek/setiap di colok.an ncb selalu turun
Kedatangan konsumen politron pld20d901 dengan gejala setiap di colokan ncb selalu turun/jeglek   dan sebelum.nya tv sempet susah start kadang kadang stanby kadang bisa start (tidak tentu)
seperti biasa awali  dengan baca basmalah miskipun dalam hati
sambil pegang obeng untuk membuka semua baot pastikan semua baot terlepas.. karna casing tidak akan bisa terbuka meskipun   baot terlewat satu biji wkwkwkwk....
Setelah casing terbuka mata tertuju pada capasitor dengan code c512 : 221/2kv  dalam keadaan pecah karna tak kuasa menanah Pahitnya beban hidup yang di alaminya hihihi...
setelah pergntian capasitor tersebut lanjut mencari yng laen siapa tau si capasitor ini (221/2kv) tidak mau sendirian menanggung beban hidup yang di alaminya& ngajak ngajak temen Lainya hehehe...
dan ternyata bener juga  setelah di telusuri ternyata Di dapati 3x dioda dalam keada.an short D502.503.506
Dan setelah pergantian 4 pemain tersebut Ahirnya kehidupan baru muncul  dengan keluarnya tegangan 12v&5v  siap untuk mensuply main board (mb)  Ahirnya  tv bisa nyala tanpa gendala  dengan perasaan gembira dan casing siap untuk Di pasang ke tempat nya
sebelum pasang baot pastikan tv dalam keada.an sempurna tpi setelah di coba ulang ternyata tv dalam keada.an stanby saja
 tidak mau start
*layaknya kehidupan tidak ada yng berjalan mulus sesuai harapan
pasti ada gendala krna dengan begitu kita bisa belajar intropexi biar lebih dewasa*
 Dan Karna merupaka kerusakan klasik merk tersebut  kadang start kadang susah start/cuma stanby   biasanya elko bgian skunder  gak pake lama lngsung exusi 2x 1000/25v &2x 100/16v   tv kembali normal meskipun di cabut/pasang colokan ber ulang kali ....
.
.
.
Solusi jeglek: gnti 1 capasitor
                       3 dioda
Solusi susah start :2x elko 1000/25v
                                  2x  100/16v

Clas D 500w untuk audio mobil

Clas d 500w untuk audio mobil
Gimana caranya clas d 500w kan butuh tegangan simetris minimal 60v- 0 +60v  dan maximal 70v- 0 +70v sedangkan rata" inverter mobil dc to dc yg di jual di pasaran rata rata hanya 18v- 0 +18v sampai 32- 0 +32v
Untuk sampean yang ragu ato ksulitan bisa coba cara berikut : ....?
Gimana caranya ...
Bgini caranya : karna clas d butuh suply tegangan yng cukup tinggi dari pda power lain.nya kyak clas ab (ocl)
pertama yang kita bikin adalah suply untuk tegangan nya dengan membongkar trafo ferit pada inverter dc to dc karna tidak mungkin hanya memakai suply 32- 0 +32 untuk clasd type tersbut
nah setelah ferit di bongkar ambil lilita email bgian skunder saja  disini ferit yang saya bongkar model ferit nya kotak dengan email skunder di doble 2 (kurang tau ukuran nya)
Stelah saya bongkar saya ganti pake email ukuran 1mili sebiji tidak saya doble 2 karna terbatas pada ukuran koker  klo koker muat lebih baik email bisa di doble 2  perhatikan waktu bongkar email awal gulung email dari kiri ke kanan ato sebalik nya
Setelah email bawa'an nya kita bongkar dan kita ganti pake email yang baru pake ukuran 1mili tadi  kita mulai gulung   dan di usahakan kencang dan rapat tnpa celah  (klo ada celah dikit" gak papa sih hehehe)  gulung email nya gak susah susah amat sama seperti gulung trafo pada umum nya  disini kita bikin extra 18v- 0 +18v untuk tone control  dan lain nya dan 57v- 0 +57v untuk power clas d 500w tadi

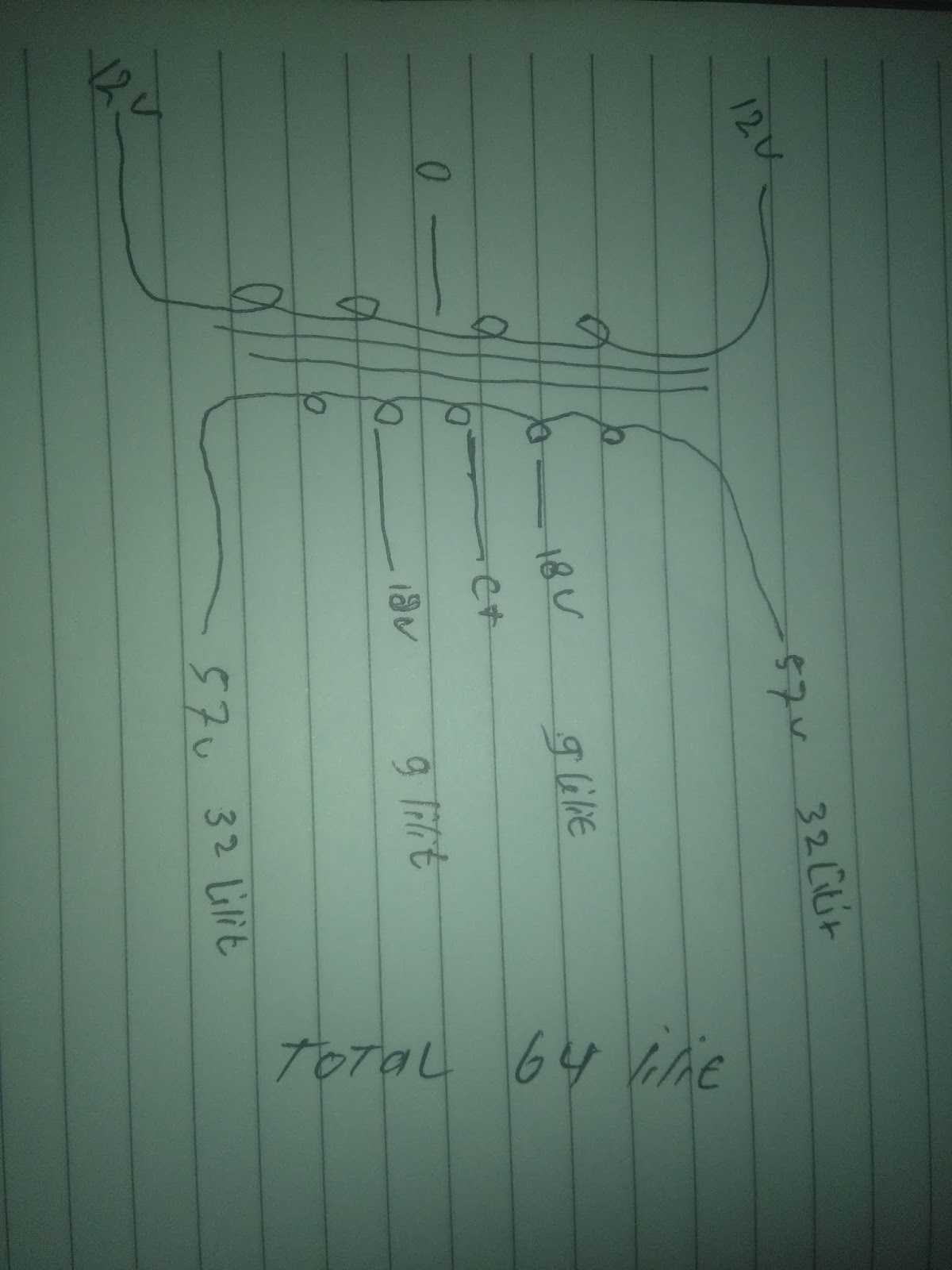

setelah email di gulung  perhatikan awal gulungan ini Adalah pin ct
Lanjut gulung sebanyak 9 putaran terus solder pada pin trafo ferit
berfungsi sebagai tegangan extra 18v
Dan lanjut gulung lagi masih dalam satu barisan/sap sampai total 32 putaran   untuk tegangan  57v  Lakukan hal yang sama pada sap berikut nya  total semua putaran/gulungan 64 putaran  setelah itu pasang kembali pada tempat nya dan jangan lupa untuk mengganti elko bawa'an nya dengan voltase yng lebih tinggi minimal 63v   dan inverter dc to dc siap di uji coba.....

Untuk power clasD  ada pin (- G + )ini untuk suply tegangan sedangkan sebelahnya (- + )untuk speaker dan untuk input audio ada di samping kipas(soket putih kecil)

Dan untuk tone control disini saya memakai jenis tone hifi sudah ada regulator nya dioda elko &7815-7915 jadi tinggal kasih kabel ke pin extra

Untuk kit sub nya bisa di ambilkan dari elko sebelum melewati 7815-7915  karna kit sub udak ada resistor beserta dioda zener nya

Sedangkan untuk mp3 blutot saya kasih 7809 dan di pasang melewati/sesudah 7815

Dan siap untuk di uji coba  hasil suaranya tidak mengecewakan  power nya kecil tapi suaranya mantap

LG sound max susah start

LG sound max
gejala susah start kadang nunggu sampai setengah jam baru nyala tpi klo di amati  indikator led menunjuk kan posisi start
Pemeriksaan di awali dari cek tegangan kluaran skunder   menunjukkan kondisi normal mulai 115-12v tak ada yang janggal sampai 5v ,8v ,maupun sda, scl semua normal tapi bahkan dimatikan/di nyalakan dari remot pun klihatan normal tpi tegangan basis untuk tr drive hort 0v alias  horisontal belum kerja  mulai melakukan pergantian elko 220/160 , 100/160v  1000/16v 2.2/100v bahkan tr drive hort pun udah ganti tpi tidak membuahkan hasil alias samimawon  .. Tpi setelah cek pin H uot pada ic(lupa catet seri ic) ternyata ada tegangan  lanjut telusuri jalur H uot ke basis tr drive hort ketemulah biang keladi yaitu elko 0.47/50v dengan code c753  stelah pergantian elko tersebut alkhamdulillah masih rejeki
Solusi : ganti elko 0.47/50v jalur basis tr drive hort

LG soundmax sekitar 20smpai 30menit stanby

LG soundmax  stelah 20 smpai 30 mnit tv stanby kadang juga sampai 1jam
Stelah membuka casing ternyata regulator udah di gnti pake unuversal   dan pengecekan di mulai dari elko drive hort &tr drive hort normal" aja berlanjut cek smua tegangan juga ok  ahirnya buka data sheet ternyata ada sensor tegan 5v 12v 50v  dan mulailah cek satu persatu dioda sensor tegangan  ahirnya di dapati D408  dalam keada'an stengah sort stelah pergntian dioda tesebut tv kmbali normal meskipun runing tes seharian

Politron zeppelin 29" nyala tanpa gambar

Politron zeppelin  gejala : nyala tanpa gmbar
Setelah pemeriksaan  di dapati tegangan out put pda fbt drop pdhal udah posisi start sempet curiga pda fbt/tr hort tpi stelah ukur colektor tr hort dengan menempelkan jarum avo sesaat kudapati jarum tidak bisa mentok/kinerja H out tidak maksimal/setengah"  pdahal udah dalam posisi start dilanjut dengan mencabut tr hort siapa tau putus antara c&e /b&e  stelah di ukur dengan kalibrasi 1k normal  masih ragu ukur dengan klibrasi 1x juga normal ahirnya aq pasang kembali  dan pencarian berlanjut dengan pemeriksaan capasitor satu persatu ahirnya ku dapati capasitor dengan nilai 390n rusak  stelah pergantian capasitor smua tegangan output fbt keluar dan tv udah bisa nyala keluar gmbar...!!  tpi layar bgian kanan kiri agak melengkung dan gmbar bagian atas turun ke bwah hampir ke tengah (v sinc) sdangkan bgian bwah hilang (bukan nglipet)  dan mulai cek elko bgian vertikal gak ada yang mencurigakan bhkan smpai aq gnti pun tidak ada perbedaan  stelah aq pahami ternyata bgian ew juga ngambil dari vertikal tnpa lewat fet/tr untuk bgian ew Dan stelah aq ukur grond dgan ew Kalibrasi 1x ternyata short (ini yng mnyebabkan layar/gmbar bengkok bagian kanan&kiri)
Analisa smentara mungkit sirkit ew tertanam lngsung di dlam ic vertikal
Dan stelah pergantian ic vertikal tv pun kembali normal tanpa kekurangan suatu apapun ...
Solusi : gnti capasitor 390n bgian hort penyebab tegangan drop pda output fbt
            Ganti ic vertikal stv 3206b pnyebab layar/gmbar melengkung&vertika yang geser ke bawah/v sinc

Mesin cuci 1 tabung fornloading erorr

Mesin cuci LG satu tabung/forn loading gejala untuk pengering dan pembuang air tidak bisa/erorr

Solusi : gnti motor pembuang

digitec sumo suara pelan meski vol maxmal

digtec sumo ic 8361 ada gambar tapi suara sangat pelan mesk posis vol max
ic audio ok
solusi  ganti c202 ; 4,7mf pin 51 tda8361

politron pld20d900 mati cuma led melotot ijo

politron pld20d900
gejala = mati dengan kondisi led indikator melotot di remot/tombol tidak ngaruh
di mulai dari buka casing  dan dan cek tegangan 5vB kluar 3.5v 5v kluar 3.5 dan 12v kluar 6v kondisi mnancap pda mb
  lnjut cek psu tanpa mb 5vB kluar 5v 5v kluar 4.5 12v kluar 8v  analisa sementara krusakan masih di bgian psu
 lnjut cek tegangan psu dengan kondisi paksa ON dengan memberi tegangan pda pin stnby  saat cek 5vB kluar 8v  5V kluar 8v dan 12v kluar 16v


SOLUSI =gnti elko tegangan 12v 100mf50v dengan kode board c520

hidup itu indah bila saling memahami dan berbagi
phami yng sekiranya anda paham
dan berbagi yng sekiranya anda mampu
krna saya tidak mampu berbagi uang
maka dari itu saya berbagi pengalaman
krna berbagi tak harus berupa materi
apalagi berbagi hanya untuk krna ingin di puji   [you crazy]

sharp 32le180I mati total bonus led merah kedip kedip

sharp 32le180I mati totalgejala ; kata konsumen led nyala kedip kedip& masih segel  kataanyaa..
pdhal pihak sharp sendiri gak pernah ato jarang sekali pasang segel lyaknya tv merk laen
bisanya pda tv merk sharp klo baut di buka  masih bunyi ckraak/clekc nah itu pertanda baru pertma kali di buka/bisa di bilang buka segel.....??
 lha iniiii lihat baut,nya aja udah beda semua [asal pasang baot] coba pasang colokan ternyata tv kondisi mati total    setelah di bongkar ternyata elko 400v&fet  dioda B+ pda lenyap gondol kuceng...
perbaikan di mulai dari memasang elko 400v   pasang colokan tes tegangan untuk drive fet  masih ok lanjut pasang fet pake 7n65 trus pasang dioda b+  tes tegangan b+ muncul normal pasang MB ternyata led kedip kedip merah   gak pake lama langsung ceples 25Qxx dengan fw baru  coba nyalakan ternyata led indikator ijo tpi layar tidak nyala  curiga led bl ada yng putus/mati  langsung bongkar panel dan cek led bl satupersatu  dan bener sesuai dugaan ternyata ada 2 led yng putus /mati   setelah pergantian led bl coba aq nyalakan dengan perasa'an gembira <sido gajian iki hhhhh> tpi semua perasa'an itu  sirna karna layar tak juga nyala [sama saja]   curiga pada fet inverter bl bekas solder coba ukur pake skala X1  ternyata putus D47 ganti pake D44   dan setelh di coba alkhamdhulillah  ahirnya  finis juga................ hehhh   hhhhhhhhhhmmmmmmmmmmmmm......

PLD24D800mati total

pld 24d800 gejala matitotal
di mulai dari buka casing  dan mencabut bgian regulator di temukan sekring/fius dalam kondisi pecah  krna tidak mungkin ada akibat tnpa sebab  telusuri fet 7n65 dalam kondisi short juga 2xdioda penyearah untuk elko 400v dalam kondisi short juga  belum puas juga cek bgian out put skunder   ku temukan 5x dioda untuk tegangan 5v saat stanby&mnjadi 12v saat start salah satu nya dalam kondisi terkapar/ short
merasa udah gak ada penyebab lain  kmudian  tancap colokan ke listrik untuk cek tegangan drive fet 7n65  ada skitar 4v  ahirny pasang fet dan coba nyalakan.... alkhamdulillah  smua tegangan output skunder hadir semua.....
analisa dioda yng short pda output skunder mnyebabkan fet jebol dan di ikuti sekring yn pecah juga 2x dioda penyearah tegan 300v short
solusi ;ganti sekring/fius
           2x dida penyearah untuk elko 400v
          fet 7n65
           dioda output skunder

SHARP 32le265 hidup mati hidup mati seterusnya [byar pet byar pet]

sharp 32le265 gejala ; nyala sebentar kemudian mati nyala lagi mati lagi begitu seterusnya jika di perhatikan led indikator nyala hijau kmudian mati hijau lagi mati lagi  tanpa nyala indikator merah alias bukan protec
perburuan di mulai dari mengganti elko bgian skunder  untuk tegangan 12v dan 35v  smpe elko out put inverter bl pkoe babat kabeh elko bgian skunder  belom membuahkan hasil sampe coba paksa ON untun inverter bl  juga sama saja
perburuan berlanjut pda bgian MB untuk memecahkan teka-teki krna baru pertma kali mendapat penyakit yng seperti ini.... gak pake lama langsung ceples 25q iseh rung dadi   ngalamat ora gajian ngene iki sambil memainkan jari-jari untuk cek tegangan dari kaki ke kaki ku temukan tegangan 12v drop hampir tinggal 2v saja ketika led bl nyala  dan untuk tegangan 35v hanya sedikit goyang dan kembali normal saat itu mulai ber asumsi opo za tl431 rusak  kalo pun tl 431 rusak harusnya tegangan 12&35v sama sama drop ketika ada beban dari led bl waktu nyala bukan cuma salah satu[12v drop sedangkan 35v ok saja]  jane kie zoeeee oponeeee ngonooo  est kadong mumetzz  isone za gur nglilang-ngiling karo dumok-dumok
nah pas dumok-dumok kui  akhire aq dumok hastink regulator 10N8  tangan.q rdok semlenget kyok keslomot rokok  akhire fet 10N8 tak ganti  lha kok iseh durung mari terus sebelah.e tak tunyuk,i siji-siji akhire ktemu dioda siji seng marai mumet,i code board.e iki  D7011 bgian primer

spele garai gregetne
ra bejaji tapi keno go ngurip.i teknisi
jalani kanti krentek,e ati
nek est rejeki ora bakal nangdi-nangdi
seng penting ora menggok teko dalan.e gusti

est ngno ae nek moco ojo mumetz-mumetz soale seng nules est mumetz

solusi ; ganti D7011 bagian primer

LG 32LF520A gambar dominan/cenderung biru

lg32lf52oa gejala gambar dominan warna biru
solusi ; ganti led bl 3v satu set
type ini biasanya jarang sekali rusak [mati/short]  pda led bl,nya kbanyakan cenderung berubah warnanya entah itu biru/semacam nya
maaf lupa foto posisi nyala waktu masih dominan warna biru

LG 32LB550A ada suara tidak ada gambar

lg32lb550a gejala ada suara tidak ada gambar
solusi ; ganti led bl 6v satu set
buat pemula+orang bodo seperti saya untuk membuka kunciplastik+penyangga mika  untuk yng di pinggir agak bulat cukup di putar ke kakan/kiri 1/3 kmudian di tarik ke atas  untuk yng di tengah ada 6 biji di angkat sedikit dari bawah kmudian di bagian atas[bgian BL] di geser ke kanan.....

LG 22LN4000 no sound/tidak ada suara

Problem: gmbar ok suara tidak ada/no sound
Cek tgangan suply audio ok  cek in audio tidak ada bunyi ndut-druut hhhhhh  hmmmm  stelah keliling&muter" bagian audio ktemu capasitor C509 agak shoot gnti lngsung ok
Solusi : gnti C509(104)

polytron pld32p500 ada suara tidak ada gambar led bl nyala

PLD32P500
Gejala: layar blank gelap tnpa gmbar suara ok
Teganga ic gama 0v/hilang krna fius F101 putus krna capasitor C205&C216 short
Solusi : gnti C205&C216(104/224)

lcd polytron pld32xx

lcd polytron pld32xx
gejala: 1/3 layar blank putih
penyebab: beberapa jalur ke ic cof pada putus/korosi karna jamuran
sosusi: kerik sedikit flexibel yng ke t_con sedikit" smbil bersihkan pake tiner klo udah bersih smbung menggunakan sebiji kabel serabut terakhir ukur 1 per 1 untuk antisipasi terjadinya short sma jalur di sebelahny

led lg 22lb450a mati total

Led LG 22LB450A pakai suply luar 19v
gejala: mati total tegangan untuk suply luar ok 19v tpi ktika di tancapkan ke mb drop total (0v) mulai menyusuri pnyebab drop dngan memutus 1 per 1 jalur suply utama dan ahirny ketemu cpasitor yng short dngan kode board C704 (104) stelah pergantian cpasitor&menyambung lagi 1per1 jalur suply utama yng tdi di putus untuk mencari pnyebab drop..
Dan coba tncapkan suply luar tegangan udah pda nongol dlam hati syukur alkhamdulillah
tpi anehnya led indikator tidak nyala emmm lngsung cek tgangan untuk ic eprom/memory og 0v ehmmm setelah di ubek" di pripili ahirny ktemu juga biang kerokny yaitu ic 1AGCE dngan kode board ic701 posisi di smping C704 fungsinya untuk converter+pembagi tegangan stelah prgntian ic dan di coba ternyata ok SEMPUUuRNA...
Solusi :gnti c704(104)&ic701(1AGCE)
data tegangan ic 1AGCE
1: 0.3v
2: 19v
3: converter
4: grond
5: 3v
6: 3v
7: 5v
8:1v
